AddPac Видеошлюз AP-VG700

Общие характеристики

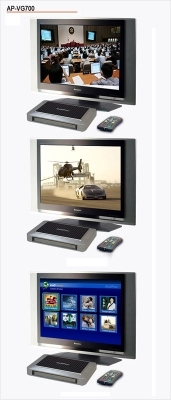

Видеошлюз AP-VG700 Высокая производительность & надежность

Видеошлюз AP-VG700  (Video Gateway) предоставляет собой универсальное и многофункциональное устройство для организации мультимедиа связи в IP сетях, используя подключение к телевизору или PC монитору и обычному телефонному или факсимильному аппарату. Видеошлюз имеет современный дизайн, поддерживает новейшие протоколы для передачи аудио/видео, имеет различные интерфейсы для подключения внешнего оборудования. AP-VG1000 является эффективным решением для различных приложений — персональной аудио-, видео- и голосовой связи, видеоконференц-связи и потокового видео.



Наилучший способ видео коммуникаций

AddPac AP-VG700 видеошлюз предлагает эффективные и передовые технологии видеосвязи, основанные применении новейших разработок компании AddPac и промышленных стандартов. Подключая телефон, телевизор или монитор, поворотную камеру и акустическую систему, видеошлюз реализует простое и законченное решение для различных, в т.ч. специфических, пользовательских видео и аудио приложений.



Возможные варианты использования AP-VG700

Приложение Описание приложения Дополнительное оборудование
Видео телефония Связь абонентов с передачей изображения. Для голосового общения используется аналоговый телефон (или внешний микрофон и динамик), изображение выводится на телевизор или монитор PC
  • Аналоговый телефон
  • Поворотная камера
  • монитор PC или телевизор
Видеонаблюдение Система наблюдения за удаленными объектами с передачей изображения и звука на удаленном объекте. Поддерживается управление удаленной камерой, а также возможностью голосового оповещения удаленного объекта или аварийных служб.
  • CCTV камера
  • телевизор или PC монитор для контроля
  • Микрофон и динамики для оповещения
VoD Может использоваться как приставка к телевизору для просмотра «видео по запросу» и для записи видео при наличии внешнего жёсткого диска.
  • Телевизор
  • Динамики
  • VoD сервер
VoIP телефония Голосовая VoIP связь как с использованием услуг оператора IP-телефонии, так и в составе корпоративных VoIP сетей.
  • Аналоговый телефон
Звуковое/видео вещание Позволяет развернуть систему видео- и радиовещания в банковских, страховых и других распределенных компаниях, общественном местах с использованием локальных радио и видео сетей. (Требуется дополнительный мультимедийный сервер IP вещания.)
  • телевизор или PC монитор
  • Микрофон и динамики для передачи звука
  • Медиа плейер для воспроизведения звука и видео



Гибкое внедрение видеоконференц-связи

Вам не требуется огромных начальных инвестиций для внедрения современных технологий видеосвязи — используйте обычный телевизор и аналоговый телефонный аппарат. AP-VG700 оснащен различными интерфейсами для подключения оборудования- композитный RCA, D-Sub для PC мониторов и S-Video видео выходы. Используя пульт дистанционного управления и интуитивно понятное экранное меню, Вы можете легко конфигурировать видеошлюз под свои требования, управлять локальной и удаленной камерами, инициализировать и отвечать на поступившие вызовы.



Программно изменяемая архитектура

Основанный на использовании быстродействующего RISC процессора и 600MHz DSP процессора, AP-VG700 всегда готов к различным усовершенствованиям и добавлению новых функций в соответствии с потребностями пользователя путем изменения ПО, загружаемого с web-сайта. Кроме того, новейшие видео кодеки, как, например, H.264, могут быть добавлены в любое время по мере распространения услуг требующих его поддержки поддерживаемых в настоящее время MPEG-4 и H.263.



Почему Аудио является важным для Видео Связи.

Высококачественное аудио, являющееся ключевой составляющей сеанса связи, определяет степень восприятия видеоинформации. AddPac AP- VG700 является уникальным решением аудио и видео высокого качества. Видеотелефон обеспечивает аудио с полосой 8 кГц для кодеков ряда G. XXX и гарантирует CD-качество стерео звука с поддержкой кодеков MP3 и OGG Vorbis*.



Дополнительные возможности

Видеотелефон AP- VG700 адресован не только для IP-видео коммуникаций нового поколения, но и также обеспечивает различные дополнительные услуги пользователям — голосовая почта, unified messaging, отображение времени и даты, калькулятор и т.п. Кроме того, AP- VG700 выступает в качестве приемника/источника сигнала для распределенных систем аудио/видео вещания, потокового видео, видеонаблюдения.



Видео решение с выдающимися сетевыми возможностями

AP- VG700 — универсальное и многофункциональное сетевое оборудование с интегрированным сервисом маршрутизации данных с поддержкой NAT/PAT, DHCP сервер/клиент, IP sharing, VRRP и QoS. Современные смешанное сетевое окружение — xDSL, кабельные сети, FTTH, Metro Ethernet, Metro ATM, выделенные линии — требует реализации не только стандартных функций, но и возможностей обеспечения качества обслуживания и безопасности. Имея в своем составе 2 порта 10/100M Fast Ethernet, AP- VG1000 реализует совмещенный сервис маршрутизации данных и безопасности для LAN-to-LAN маршрутизации, режима моста и  NAT/PAT. Кроме того, AP- VG1000 поддерживает одновременную работу VoIP протоколов H.323, SIP, MGCP, что позволяет пользователям подключаться к различным сетям операторов VoIP, использующим различные протоколы сигнализации.



Обеспечение безопасности для аудио и видео

AP- VG700 предоставляет пользователям широкие возможности по обеспечению безопасности сети и обслуживания. Благодаря функции определения номера вызывающей стороны (CID — Caller ID Detection), Вы всегда знаете кто вызывает и можете принять решение об ответе на вызов. Выключите аудио или видео или активизируйте режим «Секретность» для отключения просмотра/прослушивания на удаленной стороне или удаленного управления.



Спецификации AP-VG700



AP-VG700
Type- A
· 2 10/100Mbps ethernet порта
· 1 RS-232C консольный порт
· Видео вход : Композитный(RCA)×1, S-Video×1
· Аудио вход : 3.5mm Стерео(Female) аудио вход
· Видео выход : Композитный (RCA)×1, S-Video×1
· Аудио выход : 3.5mm Стерео(Female) аудио выход x1,
внутренний жесткий диск и 5.1 канальный оптический (S/PDIF) выход
· USB порт
AP-VG700
Type- B
· 2 10/100Mbps ethernet порта
· 1 RS-232C консольный порт
· Видео выход : Композитный (RCA)×1, S-Video×1
· Аудио выход : 3.5mm Стерео(Female) аудио выход x1,
внутренний жесткий диск и 5.1 канальный оптический (S/PDIF) выход
· USB порт
AP-VG700
Type- C
· 2 10/100Mbps ethernet порта
· 1 RS-232C консольный порт
· Видео вход : Композитный(RCA)×1, S-Video×1
· Аудио вход : 3.5mm Стерео(Female) аудио вход
· Видео выход : Композитный (RCA)×1, S-Video×1
· Аудио выход : 3.5mm Стерео(Female) аудио выход x1,
внутренний жесткий диск, разём для памяти(CF) и 5.1 канальный оптический (S/PDIF) выход
· USB порт
AP-VG700
Type- D
· 2 10/100Mbps ethernet порта
· 1 RS-232C консольный порт
· Видео выход : Композитный (RCA)×1, S-Video×1
· Аудио выход : 3.5mm Стерео(Female) аудио выход x1,
внутренний жесткий диск, разём для памяти(CF) и 5.1 канальный оптический (S/PDIF) выход
· USB порт
AP-VG700
Type- E
· 2 10/100Mbps ethernet порта
· 1 RS-232C консольный порт
· Видео выход : Композитный (RCA)×1, S-Video×1
· Аудио выход : 3.5mm Стерео(Female) аудио выход x1 и 5.1 канальный оптический (S/PDIF) выход



Основные характеристики



Общие возможности
Разрешение 640×480(VGA) и до 30 кадров/сек
Контроль полосы пропускания, гарантирующий оптимальное качество на каналах с ограниченной полосой пропускания
Механизм обработки ошибок при доставке пакетов
Быстродействующий программируемый DSP
H.323, SIP — двойной стек протоколов
Flash память 4/8Mбайт, SDRAM 64Mбайт, дополнительный слот для CF.
Дополнительные видео интерфейсы:
композит (RCA)×1,
видео выход: S-Video×1
Дополнительные аудио интерфейсы:
3.5 мм стерео вход/выход×1, 5.1 канальный оптический (S/PDIF) выход
Сетевые интерфейсы:
10/100Mbps Fast Ethernet ×2
RS-232C сериальный консольный порт
Аналоговый порт FXS: RJ-11×1
Аналоговый порт резервной телефонной линии (PSTN back-up): RJ-11×1
Характеристики видео
Поддерживаемые кодеки: H.263, MPEG-4, JPEG, H.264
Управление удаленной поворотной видеокамерой
Изменение настроек в «он-лайн» режиме
Характеристики аудио
Поддерживаемые кодеки:
Голосовое качество — G.711, G.711PLC, G.723, G.726, G.729 Широкополосное стерео -MP3, ogg vorbis*
Характеристики сервиса телефонной связи
Вызов с экрана дисплея
Быстрые наборы, Записная книга
Caller ID
PSTN back-up порт (RJ11) для подключения резервной телефонной линии
VAD, DTMF,CNG,G.168
G.723.1, G.729A, G.726, G.711
SIP, H.323 и MGCP тройной стек протоколов
Сетевые возможности
Производительная и надежная маршрутизация данных
Статическая маршрутизация, IEEE 802.1Q VLAN, включая VRRP
Очередность трафика и SNMP MIB v2 сетевого управления
Стандартный и расширенный списки доступа для обеспечения безопасности
DHCP сервер/клиент, NAT/PAT, IEEE Transparent Bridging, IP Accounting, отладка, мониторинг и т.п.
DNSProxy, UPnP, MAC Address Filter

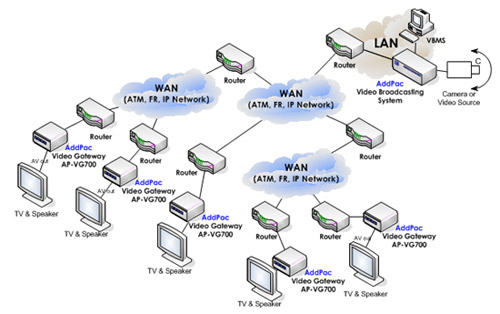

Сетевая диаграмма



Видеотелефон AP-VG700



Техническая спецификация



Процессор Высокопроизводительный RISC процессор
Быстродействующий программируемый DSP
Память Flash 8M
Основная 64M
Загрузочная 512K Flash память
Сетевые интерфейсы LAN0 порт 10/100Mbps Fast Ethernet
LAN1 порт 10/100Mbps Fast Ethernet
Консоль RS-232C (RJ-45)
Видео интерфейсы Вход Один композитный (RCA) для внешней камеры
Выход Один композитный RCA для TV или VCR
Один S-Video для TV или VCR
Аудио интерфейсы Вход Один 3.5mm стерео разъем
Выход Один 3.5mm стерео разъем для внешних динамиков или усилителя
Электропитание
и
Условия эксплуатации
Эл. питание Внешний источник питания 110~220В, 50/60 Гц
Температура эксплуатации 0°C — + 45°C (32° — 112°F)
Температура хранения -40°C ~ +85°C (-40° ~ +185°F)
Относ. влажность 5% ~ 95% (без конденсата)
Габариты Ш x Д x В (мм) 165 × 265 × 44
Вес (кг) 1.2кг



Функциональные возможности



LAN протоколы Маршрутизация статическая и согласно спецификации IEEE 802.1q
WAN протоколы Point-to-Point Protocol (PPPoE для ADSL), DHCP, Static IP
Видео Кодеки MPEG4, H.263, H.264, JPEG
Разрешение QCIF(176×144),
CIF(352×288),
QVGA(320×240),
VGA(640×480)
Частота кадров До 30 к/сек на скорости 1M/сек с разрешением VGA (MPEG-4)
Поддерживаемые полосы пропускания 128Kbps ~ 4 Mbps
Аудио и протоколы сигнализации Голосовые и аудио кодеки:
  • MP3 для высококачественного стерео аудио : 22.5кГц~44.1кГц;
  • G.711, G.723.1, G.726, G.729.
H.323, SIP и MGCP — тройной стек
ITU-T H.323 v3 VoIP протокол с ITU-T H.235
Возможности голосовой обработки:
  • VAD, DRMF, CNG, G.168.
Механизмы QoS для управления голосовым трафиком
Сетевое управление SNMP агент (MIB v2)
Управление очередями
Удаленное управление через консоль, Rlogin, Telnet
Web управление на основе HTTP сервера
Функции безопасности Стандартный и расширенный списки доступа
Контроль доступа и защиты данных
Многоуровневый доступ к управлению
Автоматический разрыв сессий Telnet / Console
Авторизация пользователя PAP/CHAP:
  • Password Authentication Protocol(PAP);
  • Challenge Handshake Authentication Protocol (CHAP).
Эксплуатация и управление Самотестирование работы процессора, портов ввода-вывода;
Управление резервированием и восстановлением системы ;
Поддержка системного аудита, внутренней диагностики и отладки;
Поддержка функции Watchdog;
Системное управление с записью логов;
Статистика IP трафика с поддержкой Radius Accounting ( VSA ) или CDR .
Другие возможности DHCP Server & Relay ;
Функция трансляции сетевых адресов (NAT) ;
Функция трансляции адресов порта (PAT) ;
Функция Transparent Bridging (IEEE Standard):
  • Протокол Spanning Tree Bridging;
  • Remote Bridging ;
  • Совместная поддержка Routing и Bridging.
Интерфейс командной строки Cisco стиля (CLI);
Протокол сетевого времени (NTP);
Удаленное обновление с использованием FTP/TFTP.
