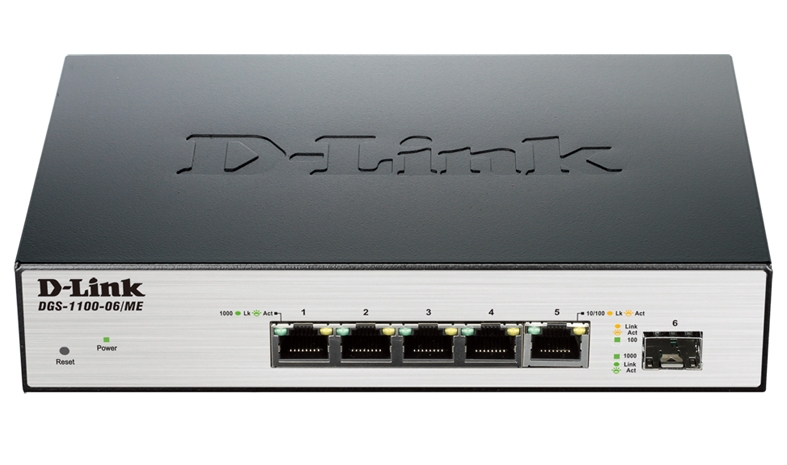

D-Link Коммутатор DGS-1100-06/ME

Общие характеристики
Настраиваемый коммутатор, 5 портов 10/100/1000Base-T, 1 порт SFP

Настраиваемый коммутатор DGS-1100-06/ME оснащен 5 портами 10/100/1000Base-T и 1 SFP-портом. Предназначенный для развертывания сетей Metro Ethernet, данный коммутатор выполнен в надежном корпусе и поддерживает функции Multicast для IPTV-приложений. 5 портов 10/100/1000 Мбит/с оснащены встроенной защитой от перенапряжений до 6 кВ. Наличие оптического порта SFP предоставляет возможность построения сетей FTTx.

Устройство предоставляет возможность работы с IPTV-сервисами или любыми другими, основанными на передаче многоадресного трафика, пользующимися растущим спросом на рынке, благодаря поддержке таких функций как IGMP Snooping, Limited IP Multicast (Ограничение многоадресной рассылки по IP-адресам), ISM VLAN и MLD Snooping. Использование данных функций позволяет обеспечить оптимальную полосу пропускания с сохранением высокого качества передачи данных. Функция Limited IP Multicast позволяет создать профили многоадресной рассылки и связать их с портом или диапазоном портов для того, чтобы разрешить или отклонить запросы на подключение к той или иной группе (каналу), отправляемые пользователями.

Использование профилей значительно упрощает управление IPTV сервисом в случае, если пользователь меняет пакет услуг. При использовании функции ISM VLAN (IGMP Snooping Multicast VLAN) многоадресный трафик с целью эффективного расходования полосы пропускания передается в отдельном VLAN. При использовании функции ISM VLAN (IGMP Snooping Multicast VLAN) требуется настройка как на коммутаторе доступа, так и на L3 коммутаторе уровня агрегации. Экономия полосы пропускания достигается в случае просмотра одного и того же канала клиентами в разных VLAN, при этом не требуется отдельная копия многоадресного трафика для каждого из них в случае использования ISM VLAN. Функция MLD Snooping улучшает эффективность многоадресной рассылки и позволяет сократить расходы при переходе к IPv6.

Коммутаторподдерживает широкий набор функций, обеспечивающих бесперебойную работу и упрощающих управление. Поддержка Loopback Detection предотвращает образование петель в сети. DGS-1100-06/ME также поддерживает QoS (Quality of Service). Пакеты можно классифицировать на основе содержимого и распределять в очереди с разным приоритетом обработки. Механизм приоритезации помогает дифференцировать трафик на основе требований к качеству обслуживания.

Устройство поддерживает также и функции безопасности. Благодаря использованию механизма Static MAC можно разрешить доступ только авторизованным устройствам. Port Security позволяет ограничить количество MAC-адресов, изучаемых на порту, и предотвратить flood-атаки, направленные на переполнение таблицы коммутации.

Поддерживаюсят аутентификация 802.1x на основе порта/хоста, а также аутентификация на основе локальной базы или  RADIUS сервера. Администраторы также могут поместить неавторизованных пользователей в Guest VLAN и назначить им ограниченные права доступа.

Настройка коммутатора может быть выполнена через Telnet, SNMP и HTTP. Удобный Web-интерфейс обеспечивает простоту управления. Протокол LLDP (Link Layer Discovery Protocol) позволяет сетевому оборудованию оповещать локальную сеть о своем существовании и характеристиках, таким образом, в соответствии с результатом поиска можно легко применить настройки к обнаруженным устройствам и получить графическое изображение топологии. Помимо этого, коммутатор поддерживает функцию диагностики кабеля для проверки состояния сетевых кабелей и выявления причины нарушения работоспособности.

Характеристики:

Аппаратное обеспечение

  • A1



Интерфейс

  • 5 портов 10/100/1000BASE-TX +
  • 1 порт 100/1000 SFP



Производительность

  • Коммутационная матрица: 12 Гбит/с
  • Скорость перенаправления 64-байтных пакетов: 8,9 Mpps
  • Размер таблицы МАС-адресов: 4K
  • SDRAM для CPU: 128 МБ
  • Буфер пакетов: 128 КБ
  • Flash-память: 16 МБ
  • Jumbo-фреймы: 9216 байт
  • Метод коммутации: Store and Forward



Индикаторы

  • Power (на устройство)
  • Link/Activity/Speed



Функции уровня 2

  • Таблица МАС-адресов: 4K
    • Управление потоком 802.3x
    • Предотвращение блокировки HOL
  • Размер Jumbo-фреймов: до 9216 байт
  • Функция Loopback Detection
  • Зеркалирование портов:
    • Поддержка 1 группы зеркалирования
    • Режимы: One-to-One, Many-to-One



Многоадресная рассылка уровня 2

  • IGMP Snooping:
    • IGMP v1/v2 Snooping, v3 awareness
    • Поддержка 32 групп
    • IGMP Snooping Fast Leave на основе VLAN/порта
  • MLD Snooping:
    • MLD v1/v2 Snooping
    • Поддержка 32 групп MLD Snooping
    • MLD Snooping Fast Leave на основе порта
  • Аутентификация IGMP
  • Limited IP Multicast (Ограничение многоадресной рассылки по IP-адресам)



VLAN

  • Стандарт 802.1Q
  • Группы VLAN: Макс. 32 VLAN
  • VLAN на основе порта
  • Управляющий VLAN
  • ISM VLAN
  • Double VLAN (Q-in-Q)
    • Q-in-Q в режиме Port-Based



Качество обслуживания (QoS)

  • Управление полосой пропускания:
    • На основе порта (входящее/исходящее, выбирается из списка с минимальным значением 64 кбит/с)
  • 4 очереди на порт
  • Обработка очередей:
    • Strict Priority
    • Weighted Round Robin (WRR)
  • CoS на основе:
    • 802.1p
    • DSCP
    • Класса трафика IPv6



Безопасность

  • Port Security: До 64 МАС-адресов на порт
  • Защита от широковещательного/ многоадресного/ одноадресного шторма
  • Сегментация трафика
  • D-Link Safeguard Engine



AAA

  • 802.1X:
    • Управление доступом на основе порта
    • Управление доступом на основе хоста
  • Гостевой VLAN
  • Поддержка Локальной базы/ RADIUS сервера
  • Поддержка RADIUS Accounting
  • 4 уровня прав доступа пользователей



OAM

  • Функция диагностики кабеля
  • 802.3ah D-link Unidirectional Link Detection (DULD) 2



Управление

  • Web-интерфейс
  • Интерфейс командной строки (CLI)
  • Telnet-сервер/клиент
  • TFTP-клиент
  • SNMP v1/v2c/v3
  • SNMP Traps
  • Системный журнал
  • RMON v1: поддержка групп 1, 2, 3, 9
  • LLDP
  • BootP/DHCP-клиент
  • Автоматическая настройка DHCP
  • DHCP Relay для IPv6/IPv4
  • DHCP Relay Option 82
  • DHCPv6 Relay Option 37
  • Добавление тега PPPoE Circuit-ID
  • Две копии конфигурации
  • SNTP
  • Просмотр загрузки CPU
  • Шифрование паролей



MIB

  • RFC1213 MIB II
  • RFC1493 Bridge MIB
  • RFC1907 SNMPv2 MIB
  • RFC1398, 1643, 1650, 2358, 2665 Ether-like MIB
  • RFC 2233, 2863 IF MIB
  • RFC 2618 RADIUS Authentication Client MIB
  • RFC2620 RADIUS Accounting Client MIB
  • Private MIB



Стандарт IETF®

  • RFC 768 UDP
  • RFC 791 IP
  • RFC 792, 2463, 4443 ICMPv4
  • RFC 793 TCP
  • RFC 826 ARP
  • RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
  • RFC1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
  • RFC2571, RFC2572, RFC2573, RFC2574 SNMP
  • RFC1981, RFC2460, RFC2461,4861, RFC2462,4862, RFC2464, RFC3513,4291, RFC2893,4213



Физические параметры

Размеры

190 х 120 х 38 мм

MTBF(в часах)

459,420 часов

Уровень шума

0 дБ

Тепловыделение

24,16 BTU/ч

Источник питания

Внешний адаптер, работающий от сети 100-240 В, 50-60 Гц с выходной мощностью 12В/1А

Потребляемая мощность

Макс.: 7,08 Вт

Режим ожидания: 3,62 Вт/100 В, 4.73 Вт/240 В

Система вентиляции

Пассивная

Защита от перенапряжений

Все порты Ethernet поддерживают стандарт IEC61000-4-5 10 / 700us встроенной защиты от перенапряжений 6 кВ

Рабочая температура

От -5 до 50°C

Температура хранения

От -40 до 70°C

Рабочая влажность

10%~90% RH

Влажность при хранении

5%~90% RH

EMI

CE Class A

Безопасность

CE LVD, UL/cUL
