D-Link Шасси DGS-6604

Общие характеристики
Шасси 3 уровня, 4 слота расширения, производительность 576 Гбит/с

Модульные коммутаторы серии DGS-6600 представляют собой интеллектуальные, высокопроизводительные и многоуровневые устройства, предназначенные для локальных сетей предприятий. Данная серия коммутаторов является идеальным решением в ситуациях, когда необходима непрерывная работа сетевых приложений и высокий уровень производительности, безопасности и управления.

Благодаря гибкой модульной архитектуре и соответствию промышленным стандартам, эти коммутаторы обеспечивают масштабирование и эффективность инвестиций для предприятий, обеспечивая коммутацию и маршрутизацию пакетов Gigabit и 10-Gigabit Ethernet при создании сети офиса и работе дома с Ethernet-сервисами.

Коммутаторы оснащены высокоскоростной коммутационной матрицей, расширенными функциями программного обеспечения, включая поддержку IPv6. Данные коммутаторы обеспечивают высокую производительность, отказоустойчивость и масштабируемость и идеально подходят не только для современных приложений, но также и для приложений будущего.

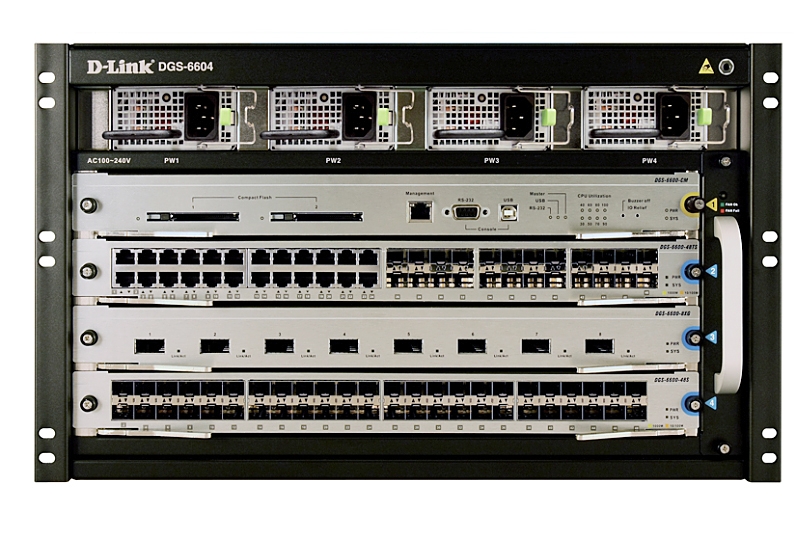

В серию входит модель шасси с 4 слотами DGS-6604. Один слот используется для установки управляющего модуля, а три остальных – для выбранных пользователем модулей. Кроме того, имеются 4 слота для установки резервных источников питания и один слот для установки заменяемого вентиляторного блока. Данная модульная архитектура обеспечивает масштабирование сети благодаря установке дополнительных модулей, которые можно легко заменить в любое время в зависимости от требований.

Благодаря использованию набора модулей с портами 10/100/1000BASE-T, поддержке РоЕ, SFP, и uplinks-портам 10-Gigabit, IT-персонал может установить в свободный слот модуль с различными типами портов и использовать устройство в качестве коммутатора уровня агрегации (т.е. дистрибуции), который обеспечивает высокую плотность портов для подключения большого количества рабочих мест в офисе.

4-слотовый коммутатор DGS-6604 обеспечивает высокую производительность, благодаря использованию коммутационной матрицы до 576 Гбит/с и скорости продвижения пакетов до 428,57 Mpps. Коммутатор использует метод распределенной коммутации, где каждый линейный модуль (модуль с портом для подключения непосредственно к сетевым узлам) определяет путь передачи для каждого пакета. Коммутаторы синхронизируют информацию о коммутации и маршрутизации между управляющими и линейными модулями с целью выявления самого быстрого пути передачи данных. Благодаря использованию линейного модуля, выполняющего коммутацию L2/3/4 независимо от управляющих модулей, коммутаторы серии выполняют более быструю передачу пакетов без задержек.

Устанавливая в шасси модули расширения, пользователи могут получить до 144 гигабитных портов или 24 портов 10-Gigabit. Все модули можно заменить в «горячем режиме», не выполняя изменений в настройках аппаратного или программного обеспечения. Использование 24 портов 10GE, работающих на неблокируемой скорости, упрощает переход к магистрали 10G.

Благодаря 4 резервируемым источникам питания, работающим по схеме распределения нагрузки, и возможности замены вентиляторного блока в «горячем режиме», DGS-6604 обладает высокой отказоустойчивостью и является идеальным решением для критически важных сетевых приложений.

Коммутаторы серии сочетают в себе расширенные функции аппаратного и программного обеспечения, например, приоритезацию трафика (QoS) и маршрутизацию Multicast, обеспечивая, таким образом, работу приложений в реальном времени, таких как Интернет-телефония, потоковое мультимедиа и IPTV. Помимо этого, данные коммутаторы поддерживают РоЕ, обеспечивая подачу питания и сетевое подключение для РоЕ-устройств, таких как IP-телефоны и беспроводные точки доступа. Коммутаторы являются идеальным решением для крупномасштабных предприятий. Примером конвергенции приложений является использование мобильных VoIP-приложений через беспроводные точки доступа, подключенные к коммутаторам серии DGS-6600.

Коммутаторы серии полностью совместимы с сетями на базе протокола IPv6. Сеть Интернет постоянно расширяется в связи с увеличением числа приложений, в которых используется Интернет, включая беспроводные устройства, различное оборудование для дома и офиса, транспортные средства, подключенные к Интернет, интегрированные службы телефонии, а также в связи с растущими потребностями в вычислительной и игровой сфере. Использование адресации IPv6 упрощает механизмы, применяемые для обеспечения комплексной безопасности сетевых устройств. Поддержка IPv6 особенно актуальна для приложений и сервисов, требующих большое количество IP-адресов.

Коммутаторы обеспечивают защиту не только от несанкционированного доступа пользователей, но и предотвращают проникновение вирусов и «червей». Защита доступа осуществляется с помощью списков управления доступом ACL, функции Port Security и IP-MAC-Port binding. Расширенные функции безопасности обеспечивают защиту от вредоносных атак, замаскированных под протоколы управления и способных вызвать перегрузку центрального процессора (СPU) и снижение производительности. Серия DGS-6600 повышает уровень безопасности сетевого управления, обеспечивая аутентификацию и шифрование трафика администрирования с помощью протоколов SSH v2 и SNMP v3.

Имеется набор многоуровневых функций QoS/CoS, включая управление полосой пропускания на основе потока и управление broadcast/multicast storm, гарантирующих, что критичные к задержкам сетевые сервисы, такие как VoIP, видео-конференции, IPTV и IP-видеонаблюдение будут обслуживаться с надлежащим приоритетом. Bandwidth control обеспечивает гарантированную полосу пропускания для данных сервисов в случае высокой загрузки сети. Благодаря поддержке многоадресной рассылки уровня 2 реализуется обработку IPTV-приложений.

Коммутаторы серии DGS-6600 поддерживают технологию D-Link Green, которая позволяет использовать режим сохранения энергии, Smart Fan и Time-based РоЕ. Функция энергосбережения обеспечивает автоматическое отключение питания неактивных портов. Функция Smart Fan обеспечивает автоматическое включение встроенных вентиляторов при определенной температуре, обеспечивая продолжительную, надежную и экологически безвредную работу коммутатора. Применение Time-based РоЕ позволяет коммутатору получать информацию о том, есть ли сетевая активность на порту в заданный момент времени, и при необходимости автоматически отключить неактивный порт, на котором сетевая активность отсутствует.

Характеристики:

Аппаратное обеспечение (шасси)

  • Количество слотов: 4
  • Количество слотов в шасси (для управляющих модулей): 1
  • Свободные слоты (для модулей): 3
  • Коммутационная матрица: 576 Гбит/с
  • Макс. скорость перенаправления пакетов: 428, 57 млн пакетов/с



Макс. плотность портов

  • Порты 10/100/1000BASE-T: 144
  • Порты 10/100/1000BASE-T с поддержкой PoE: 144
  • Слоты SFP: 144
  • Слоты 10 Gigabit Ethernet XFP: 24



Поддерживаемые модули

  • CPU: DGS-6600-CM
  • Источник питания: DGS-6600-PWR с активной системой PFC
  • Вентиляторные блоки: DGS-6600-FAN



Поддерживаемые LAN-модули

  • DGS-6600-48T: 48 портов 10/100/1000M
  • DGS-6600-48S: 48 портов SFP
  • DGS-6600-48TS: 24 порта 10/100/1000M и 24 порта SFP
  • DGS-6600-8XG: 8 портов 10G XFP
  • DGS-6600-48P1: 48 портов 10/100/1000M с поддержкой PoE
  • DGS-6600-24SC2XS1: 12 портов SFP, 12 комбо-портов (10/100/1000Base-T/SFP) и 2 порта 10G SFP+



Функции L2

  • Таблица MAC-адресов - до 32 K
  • Управление потоком
    • Управление потоком 802.3x
    • Предотвращение блокировок HOL
  • Jumbo-фрейм до 9,732 байт
  • IGMP Snooping
    • IGMP v1/v2/v3 Snooping
    • Поддержка групп 2 K
    • IGMP Proxy
    • Fast Leave на основе порта
  • Spanning Tree
    • 802.1D STP
    • 802.1w RSTP
    • 802.1s MSTP
    • Root Restriction
  • 802.3ad Link Aggregation
    • Соответствует 802.1AX и 802.3ad
    • Макс. 128 групп на устройство,8 портов на группу
    • Поддержка агрегации между портами разных линейных модулей (cross-module trunk)
  • Зеркалирование портов
    • 3 группы зеркалирования
    • One-to-one
    • Many-to-one
    • Tx/Rx/Both
    • RSPAN2
  • ERPS (Ethernet Ring Protection Switching)
    • MLD v1/v2 Snooping
    • Поддержка групп 2K
    • MLD Snooping Fast
  • Leave на основе хоста
  • MLD Snooping2
  • Loopback Detection2
  • L2 Protocol Tunneling2



VLAN

  • Группы VLAN - Макс. 4K групп VLAN
  • GVRP - Поддержка 256 динамических VLAN
  • 802.1Q Tagged VLAN
  • 802.1v Protocol VLAN
  • VLAN на основе порта
  • VLAN на основе MAC-адресов
  • VLAN на основе подсети
  • Double VLAN (Q-in-Q)
    • Q-in-Q на основе порта
    • Selective Q-in-Q2



Функции L3

  • Макс. кол-во IP-интерфейсов: 4K
  • VRRP
  • Туннелирование IPv6
    • Настройка вручную
    • ISATAP
    • 6 to 4
  • IPv6 Neighbor Discovery (ND)
  • IPv6 Ready Phase2
  • Proxy ARP2
  • Самопроизвольный ARP (Gratuitous ARP)2



Маршрутизация L3

  • 12K записей в таблице маршрутизации IPv4/IPv6
  • 8K записей в таблице коммутации L3 IPv4/IPv6
  • 256 записей статических маршрутов IPv4/IPv6
    • Поддержка ECMP /WCMP2
  • Маршрутизация на основе политик2
  • RIP
    • RIP v1/v2
    • RIPng (IPv6)
  • OSPF
    • OSPF v2
    • OSPF v3 (IPv6)
    • Пассивный интерфейс OSPF
    • Stub/NSSA Area
    • OSPF Equal Cost Route
  • BGP v4
  • BGP+ v4 (IPv6)2



Multicasting L3

  • Группы multicast: 1K
  • PIM-DM
  • PIM-DM v62
  • PIM-SM
  • PIM-SM v62
  • PIM Sparse-Dense Mode2
  • IGMP v1/v2/v3
  • DVMRP v3



QoS

  • 802.1p Class of Service (CoS)
  • 8 очередей
  • Обработка очередей
    • Strict Priority
    • Weighted Round Robin (WRR)
    • Strict + WRR
    • Deficit Round Robin (DRR)
    • Strict + DRR
    • WDRR
  • CoS на основе:
    • порта коммутатора
    • VLAN ID
    • очередей приоритетов 802.1p
    • MAC-адреса
    • IPv4/v6-адреса
    • DSCP
    • типа протокола
    • класса IPv6-трафика
    • метки потока IPv6
    • TCP/UDP-порта
    • содержимого пакета, определяемого пользователем2
  • Поддержка следующих действий для потоков:
    • Добавление тега приоритета 802.1p
    • Добавление тега приоритета TOS/DSCP
    • Управление полосой пропускания
    • Гарантированная полоса пропускания (CIR), мин. шаг до 64 Кбит/с
  • Управление полосой пропускания
    • на основе порта (Входящее/Исходящее, мин. шаг до 64 Кбит/с)
  • QoS на основе времени
  • Three Color Marker
    • trTCM
    • srTCM



Списки управления доступом (ACL)

  • Ingress / Egress ACL
  • ACL на основе:
    • Приоритета 802.1p
    • VLAN ID
    • MAC-адреса
    • IPv4/v6-адреса или IP-префикса
    • приоритета DSCP/IP
    • типа IP-протокола
    • номера TCP/UDP-порта
    • комбинации всего вышеперечисленного
  • ACL на основе времени



Безопасность

  • SSH v2
  • Port Security: до 16 MAC-адресов на порт
  • Управление Broadcast/Multicast/Unicast Storm
  • Предотвращение атак DoS
  • IP-MAC-Port Binding2
  • Предотвращение атак ARP Spooofing2
  • D-Link Safeguard Engine2



AAA

  • 802.1X
    • Управление доступом на основе порта
    • Управление доступа на MAC-адреса
    • Dynamic VLAN Assignment
  • Аутентификация на сервере RADIUS
  • Guest VLAN2
  • Управление доступом на основе Web (WAC)2:
    • Управление доступом на основе порта
    • Управление доступом на основе хоста
    • Dynamic VLAN Assignment
  • Управление доступом на основе MAC-адресов (MAC)2:
    • Управление доступом на основе порта
    • Управление доступа на основе хоста
    • Dynamic VLAN Assignment



Управление

  • Интерфейс командной строки CLI
  • Управление на основе Web-интерфейса (Поддержка IPv4/IPv6)2
  • Telnet-сервер
  • Telnet-клиент
  • TFTP-клиент
  • DHCP-сервер
  • DHCP relay
  • DHCP relay option 82
  • SNMP v1/v2c/v3
  • SNMP Traps
  • Системный Журнал
  • RMON v1: - Поддержка 1,2,3,9 групп
  • Файловая система Flash
  • Несколько версий ПО
  • Несколько версий конфигурации
  • Команда отладки (Debug command)
  • SNTP
  • Учетные записи с 15 уровнями привилегий
  • Доверенный хост
  • Восстановление пароля
  • Поддержка Microsoft® NLB2
  • LLDP2
  • sFlow2



Функции D-Link Green

  • Энергосбережение по статусу соединения
  • Time-based PoE



Стандарт MIB/IETF

  • DLINK-MSTP MIB
  • DLINK-TC MIB
  • draft-ietf-idmr-dvmrp MIB-11, DVMRP-STD MIB
  • IEEE Std 802.1X,IEEE8021-PAE MIB
  • IEEE Std 802.3ad,IEEE8023-LAG MIB
  • RFC1724 RIPv2 MIB
  • RFC2787 VRRP MIB
  • RFC2819 RMON MIB
  • RFC2863 IF MIB
  • RFC2934 PIM MIB для IPv4
  • RFC3411 SNMP-FRAMEWORK MIB
  • RFC3412 SNMP-MPD MIB
  • RFC3413 SNMP-TARGET MIB
  • RFC3413 SNMP-NOTIFICATION MIB
  • RFC3414 SNMP-USER-BASED-SM MIB
  • RFC3415 SNMP-VIEW-BASED-ACM



MIB

  • RFC3418 SNMPv2 MIB
  • RFC3584 SNMP-COMMUNITY MIB
  • RFC3635 EtherLike MIB
  • RFC4133 ENTITY MIB
  • RFC4188 BRIDGE MIB
  • RFC4273 BGP4 MIB
  • RFC4292 IP-FORWARD MIB
  • RFC4293 IP MIB
  • RFC4363 P-BRIDGE MIB
  • RFC4363 Q-BRIDGE MIB
  • RFC4560 DISMAN-PING MIB
  • RFC4560 DISMAN-TRACEROUTE MIB
  • RFC4750 OSPF MIB
  • RFC5060 PIM-STD MIB
  • RFC5132 IPMCAST MIB
  • RFC5240 PIM-BSR MIB
  • RFC5519 MGMD-STD MIB



Физические параметры

Потребляемая мощность

Макс. 696.94 Вт (без PoE)

Макс. 2565.76 Вт (c PoE)

Размеры

484 (Ш) * 280 (В) * 470 (Г)мм

Рабочая температура

От 0 до 50°C

Температура хранения

От -40 до 70°C

Влажность

Рабочая: 10%-90% (без конденсата)

Хранения 5% ~ 90% (без конденсата)

1Модель будет доступна в будущем.

 2Функция будет доступна в будущем при обновлении программного обеспечения
